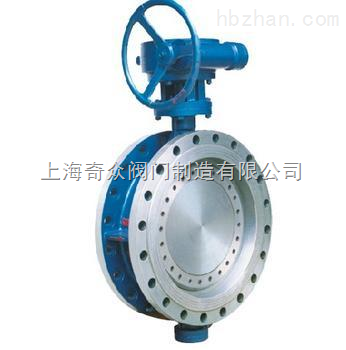

上海市產品,上海市。您如需查詢更多雙向蝶閥關產品信息，歡迎訪問上海奇眾閥門產品分類→*的品質、*的服務，奇眾為你創造更多價值！我們立志成為世界的閥門專業制造商。 雙向蝶閥產品介紹：
雙偏心雙向金屬密封蝶閥系列是閥門供應網公司引進了國內外的蝶閥制造技術，通過用戶需求調研開發的蝶閥新產品。該閥結構合理，密封嚴密可靠、流阻小、壓差低、驅動靈活省力，使用壽命倍增。符合GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997《金屬密封蝶閥》標準，并參照美國ANSI/AWWAC504標準，采用CAD軟件輔助設計。雙偏心，即軸向偏心，閥軸中心線不在閥板密封面上；徑向偏心：閥軸中心線不在閥門通道的中心線上，閥板采用雙平板桁架式多流道結構，在流速較高時，各流道水流能夠互相制衡，避免閥板出現顫抖現象，確保閥門的穩固性。特殊的設計，特殊的幾何結構，使閥板具有越關越緊的功能，當打開閥門時，只要閥軸稍微旋轉，閥板即全部脫離閥座，減少了摩擦力，使開啟力矩呈現zui小*狀態，密封嚴實可靠，經久耐用。 應用范圍：
雙偏心雙向金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。 結構特點：
1、蝶閥為雙向承壓，雙向金屬密封，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。
2、操作扭矩較小，轉90度啟閉，輕便迅速。
3、流阻小，具有良好的水力特性，流量特性近似傾斜直線 ，節能效果好，雙向密封對水流無方向要求。
4、密封可靠，啟閉壽命達數25000次以上。
5、閥板采用符合流體力學性能的雙平板桁架式多流道設計。 標準規范：
設計制造標準：GB/T 12238-2008、JB/T8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008 訂貨時請注明： 一、1、產品型號 2、公稱通徑DN，額定流量Kv 3、信號壓力、彈簧范圍 4、流量特性 5、閥前、閥后壓力 6、介質種類 7、介質工作溫度范圍 8、閥體、閥塞套筒材質 9、是否帶附件，說明型號 10、是否有其它特殊要求 二、若已經由設計單位選定我公司的型號，請您根據參數直接與我們銷售中心訂購。 三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。 我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的*，為您提供的閥門知識、的服務、*的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。感謝您訪問我們的【http://www.shqzfamen.com】 |
